Встановлення системи відеоспостереження для руху назад стала критичною необхідністю для сучасного водія. В умовах щільної міської забудови та обмеженого простору на паркувальних майданчиках камера забезпечує повний візуальний контроль зон, які залишаються невидимими в дзеркалах. Використання цього пристрою дозволяє вчасно помітити низькі перешкоди, тварин або пішоходів, що суттєво мінімізує ризик випадкового пошкодження кузова та гарантує безпеку під час маневрування складними ділянками.
Різновиди камер за способом монтажу
Виробники пропонують кілька варіантів виконання пристроїв, вибір яких залежить від архітектури кузова та бажання зберегти автентичний вигляд автомобіля. Найбільш непомітними є штатні рішення, що розробляються під конкретну марку авто, тоді як універсальні моделі підходять для будь-якого транспортного засобу незалежно від року випуску.
Основні типи кріплень:

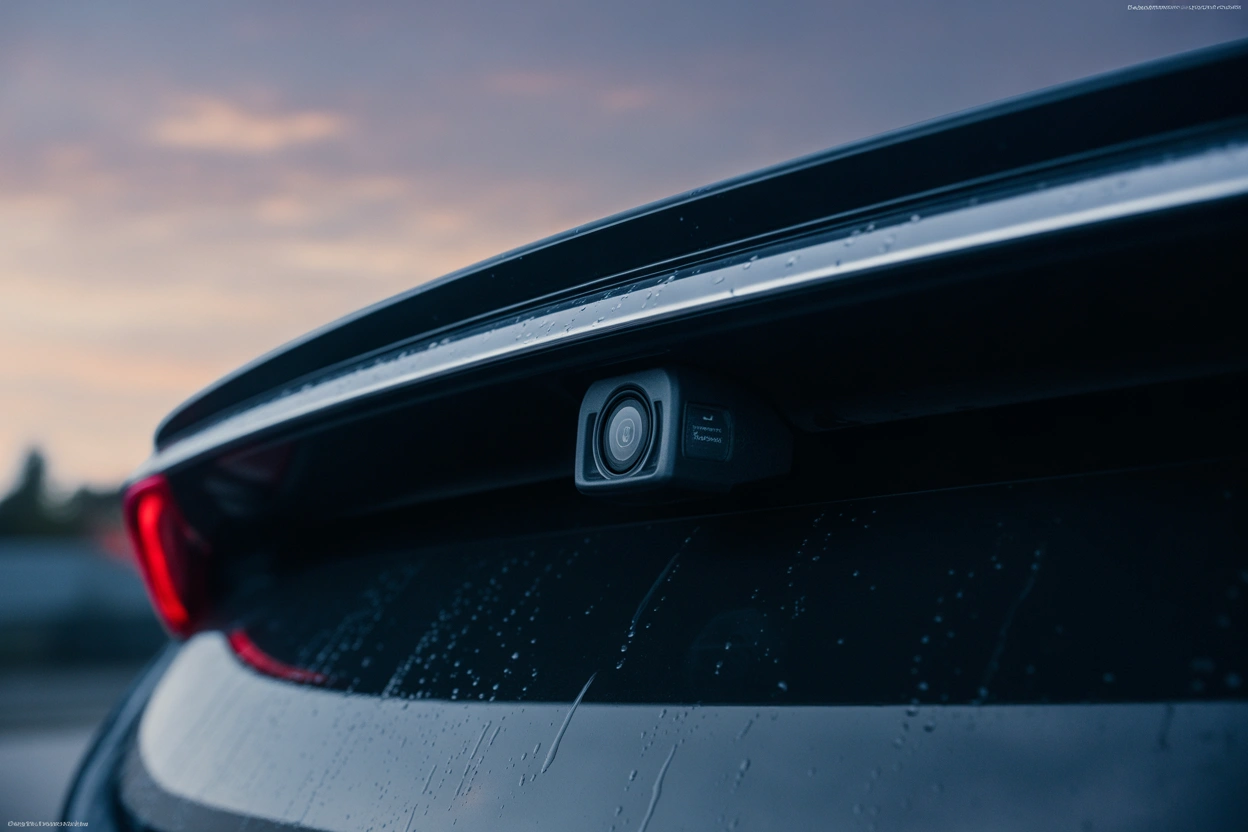

- Штатні модулі. Встановлюються замість плафона підсвічування номерного знака або інтегруються в ручку відкриття багажника без пошкодження металевих деталей.
- Універсальні «метелики». Кріпляться за допомогою невеликого кронштейна до будь-якої горизонтальної або вертикальної поверхні під козирком над номером.
- Врізні пристрої. Потребують свердління отвору в бампері або декоративній планці, де вони фіксуються за принципом парктроніка.
- Рамка номера з камерою. Найпростіший у монтажі варіант, де об’єктив уже вмонтовано в пластикову основу для кріплення державного реєстраційного знака.
Вибір конкретного типу впливає на те, наскільки сильно доведеться втручатися в конструкцію авто. Штатні моделі зберігають заводську естетику, тоді як врізні вимагають точності при виконанні монтажного отвору, щоб не пошкодити бампер.
Інструменти та матеріали для роботи
Для якісного монтажу знадобиться стандартний набір автоінструментів та витратних матеріалів, що забезпечать надійність електричних з’єднань. Важливо заздалегідь підготувати робоче місце, щоб процес прокладання проводки не зупинявся через відсутність дрібних деталей.
Перелік інструментів:
- Набір викруток та пластикових лопаток. Використовуються для безпечного демонтажу обшивки салону та кришки багажника.
- Мультиметр. Необхідний для точного визначення полярності дротів на ліхтарі заднього ходу.
- Електричні витратні матеріали. Ізоляційна стрічка, термоусадочні трубки та пластикові хомути для фіксації дротів уздовж штатної проводки.
- Засоби з’єднання. Спеціальні клемники або паяльник для створення герметичних та стійких до вібрації контактів.
Як встановити та закріпити корпус

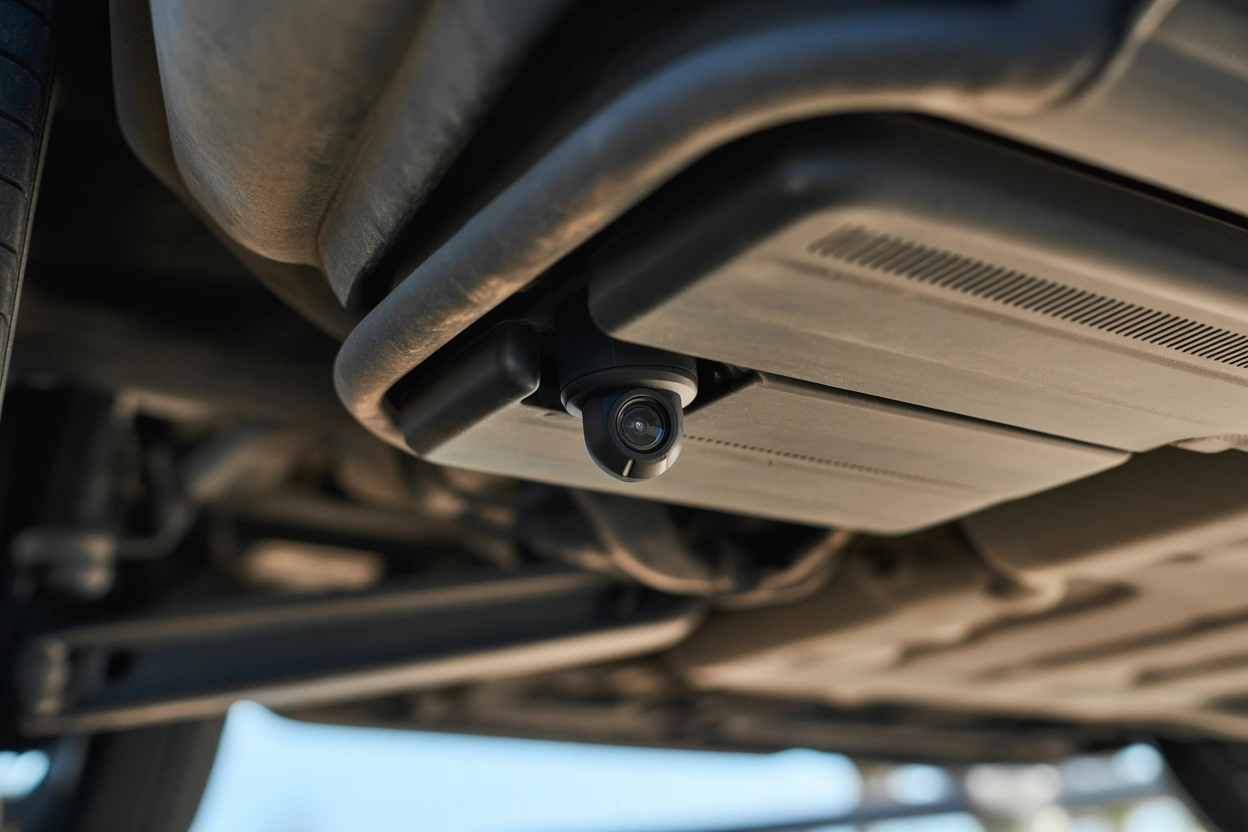

Монтаж починається з вибору центральної точки над номерним знаком, що забезпечує симетричне відображення простору за автомобілем. Якщо камера встановлюється не в штатне місце, необхідно знайти ділянку, де об’єктив буде захищений від прямого потрапляння бруду, але при цьому зберігатиме широкий кут огляду.
Послідовність дій:
- Демонтаж елементів. Зніміть обшивку кришки багажника та, за потреби, рамку номера або плафон підсвічування.
- Підготовка отвору. Якщо використовується врізна модель, зробіть отвір за допомогою комплектної фрези, обробивши краї антикорозійним засобом.
- Фіксація об’єктива. Закріпіть камеру за допомогою гвинтів або двостороннього скотчу (для «метеликів»), перевіривши щільність прилягання.
- Введення кабелю. Протягніть дріт всередину багажника через технологічні отвори або ущільнювачі штатної проводки.
Після механічної фіксації важливо обробити місце вводу кабелю силіконовим герметиком. Це попередить потрапляння вологи під внутрішню обшивку багажника під час дощу або миття машини, що збереже метал від передчасної корозії.
Підключення живлення до бортової мережі
Електрична схема базується на отриманні енергії від ліхтаря заднього ходу, що дозволяє системі активуватися автоматично при ввімкненні відповідної передачі. Позитивний дріт живлення камери з’єднується з «плюсом» лампи, а негативний — з масою автомобіля.
| Колір дроту | Функціональне призначення | Місце підключення |
|---|---|---|
| Червоний | Живлення +12В | Плюсовий дріт ліхтаря заднього ходу |
| Чорний | Маса (GND) | Кузов автомобіля або мінусовий дріт ліхтаря |
| Жовтий (RCA) | Відеосигнал | Вхід Video In на моніторі або магнітолі |
| Червоний (тонкий) | Активація (Trigger) | Дріт Back/Reverse на головному пристрої |
Важливо використовувати мультиметр перед кожною ізоляцією контакту, оскільки колір штатної проводки авто може відрізнятися від стандартів. У деяких сучасних авто з CAN-шиною може знадобитися встановлення додаткового реле, щоб уникнути мерехтіння зображення через імпульсну напругу.
Як прокласти відеосигнал через салон
Відеокабель зазвичай прокладається по лівій або правій стороні автомобіля під пластиковими порогами або за ущільнювачами дверей. Це найбільш захищений шлях, де провід не буде піддаватися механічним навантаженням або перетисканню сидіннями.
Важливо. Перед остаточною фіксацією всіх пластикових панелей та порогів обов’язково підключіть систему до живлення та перевірте наявність стабільного сигналу. Це дозволить уникнути повторного розбирання салону у разі виявлення заводського браку кабелю або поганого контакту.
Сучасні RCA-кабелі оснащені додатковим червоним проводом з обох кінців — це керівний сигнал Trigger. Його потрібно підключити до того ж плюса ліхтаря заднього ходу в багажнику, а біля монітора — до спеціального виходу Back або Reverse, щоб екран миттєво перемикався на камеру.
Налаштування виводу зображення та форматів
Зображення з камери можна подати на штатну мультимедійну систему формату 2-DIN, дзеркало з вбудованим екраном або окремий монітор на торпедо. Кожен варіант підключення вимагає використання відповідного входу, який зазвичай позначений як Camera In або R-Cam.
Якщо після підключення ви бачите чорно-біле зображення або перешкоди, перевірте налаштування відеостандарту в меню магнітоли. Більшість пристроїв підтримують автоматичне визначення між PAL та NTSC, але іноді потрібно виставити ці параметри вручну відповідно до характеристик купленої камери.
Окрему увагу варто приділити роздільній здатності. Якщо камера має формат AHD, а магнітола підтримує лише аналоговий CVBS, зображення не з’явиться. У такому разі потрібно переконатися в сумісності стандартів передачі даних обох пристроїв ще на етапі покупки обладнання.
Коригування кута огляду та паркувальної сітки
Після запуску системи необхідно налаштувати положення об’єктива так, щоб у нижній частині екрана було видно край бампера автомобіля. Це дозволить водієві правильно оцінювати реальну відстань до перешкоди та ефективно використовувати габарити машини.
Етапи фінального налаштування:
- Регулювання нахилу. Ослабте гвинти кріплення та поверніть камеру так, щоб горизонт був рівним.
- Паркувальна розмітка. Якщо камера підтримує цю функцію, налаштуйте лінії через меню або шляхом розрізання чи з’єднання спеціальних петель-дротів на кабелі.
- Перевірка в темряві. Переконайтеся, що світла від ліхтарів заднього ходу достатньо для формування чіткої картинки без зайвих шумів.
Чистота лінзи є запорукою якісного зображення, тому варто періодично перевіряти стан захисного скла. Деякі моделі дозволяють вимикати дзеркальне відображення, що корисно, якщо камера встановлюється не ззаду, а спереду автомобіля для допомоги при виїзді з поворотів.
Самостійне встановлення системи відеопарковки є цілком доступним завданням для власників, які мають базове розуміння роботи електрики та вміють користуватися простим інструментом. Проте, якщо ваш автомобіль знаходиться на гарантії або має складну цифрову систему керування світлом, звернення до спеціалізованого сервісу допоможе уникнути помилок у бортовому комп’ютері та забезпечить професійний рівень прихованого монтажу всіх комунікацій.
