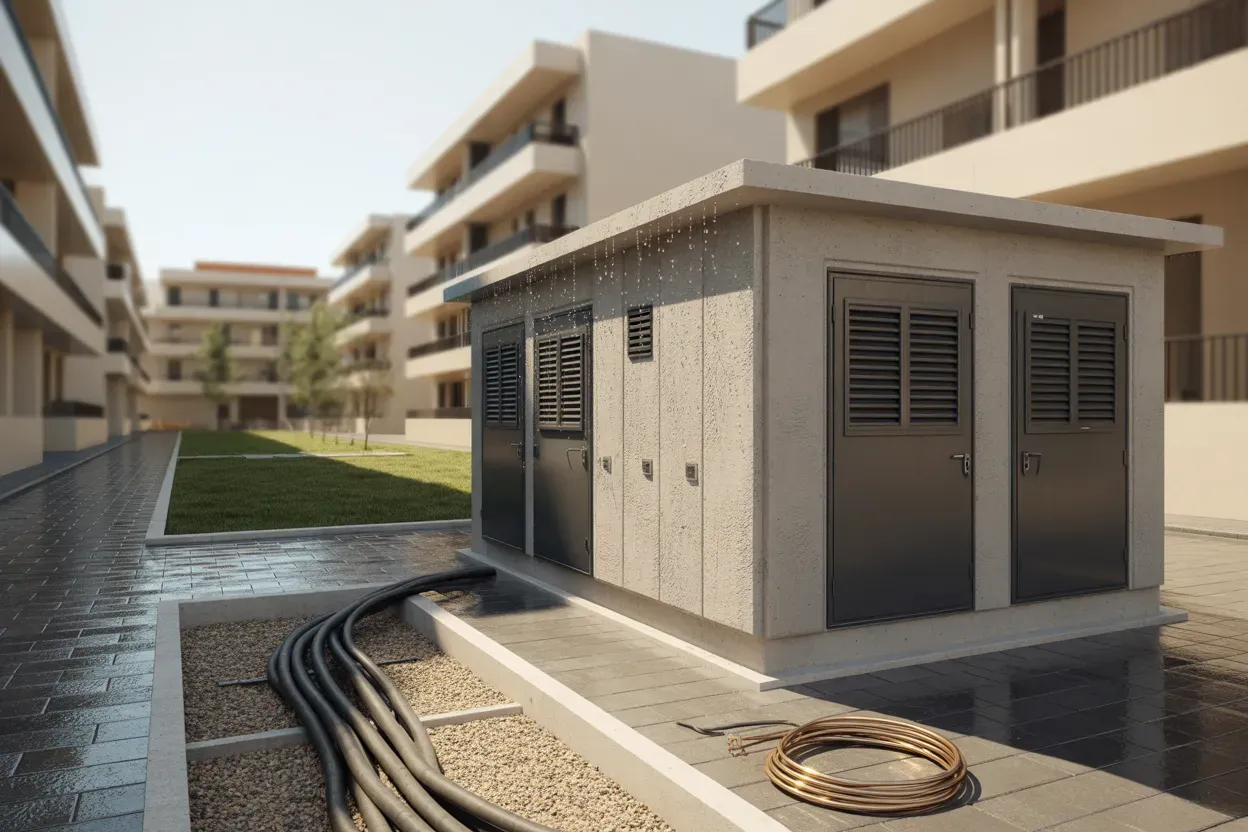

Стремительная урбанизация и рост энергопотребления требуют от современной инфраструктуры компактности и надежности. Традиционные трансформаторные подстанции часто не соответствуют архитектурным и техническим требованиям новых жилых комплексов или промышленных объектов. Блочные комплектные трансформаторные подстанции в бетонном корпусе (БКТП) стали ответом на эти вызовы, сочетая в себе защищенность, скорость монтажа и эстетическую интеграцию в городскую среду.
Конструктивные особенности и материалы бетонной оболочки
Корпус современной подстанции изготавливается из высокопрочного железобетона марки не ниже В30 или В35. Такой выбор материала обеспечивает чрезвычайную устойчивость сооружения к механическим повреждениям и агрессивным факторам окружающей среды. Бетон проходит специальную обработку для повышения показателей влагостойкости (W8 и выше) и морозостойкости (F200), что критично для различных климатических условий. Толщина стенок обычно составляет около 100 мм, что гарантирует целостность конструкции при транспортировке и многолетней эксплуатации. Внутренние поверхности покрываются специальными смесями, которые предотвращают образование бетонной пыли, а внешняя часть отделывается стойкими фасадными красками или фактурной штукатуркой.
Конструкция БКТП предусматривает разделение на функциональные зоны, что упрощает обслуживание и повышает безопасность эксплуатации. Каждый модуль разработан таким образом, чтобы обеспечить максимальную герметичность рабочих отсеков.
Основные структурные элементы бетонного корпуса:
- Надземный блок. Предназначен для непосредственного размещения силовых трансформаторов, распределительных устройств высокого и низкого напряжения.
- Подземный модуль. Выполняет роль фундамента и кабельного приямка, где осуществляется ввод и вывод линий, а также сбор масла в случае аварийной разгерметизации трансформатора.
- Система вентиляции. Состоит из жалюзийных решеток, которые обеспечивают естественный теплообмен и защищают оборудование от перегрева.
- Кровля подстанции. Имеет дополнительную гидроизоляцию и наклон для эффективного отвода осадков, что предотвращает затекание воды внутрь.
Использование железобетонных блоков позволяет создавать подстанции разной конфигурации, включая двухтрансформаторные варианты (2БКТП), где каждый трансформатор размещается в отдельном отсеке для соблюдения норм пожарной безопасности и удобства проведения регламентных работ.
Внутреннее оснащение и технические параметры силовых узлов
Сердцем БКТП являются силовые трансформаторы, которые подбираются в зависимости от потребностей объекта. Чаще всего используются масляные герметичные трансформаторы серии ТМГ, не требующие обслуживания в течение всего срока службы, или сухие трансформаторы с литой изоляцией типа ТСЛ. Последние являются приоритетными для объектов с повышенными требованиями к экологичности и пожарной безопасности, так как они не содержат горючих жидкостей. Диапазон мощностей таких агрегатов в составе БКТП варьируется от 100 кВА до 2500 кВА, что покрывает потребности как небольших коттеджных поселков, так и крупных промышленных предприятий или ТРЦ.
| Параметр | Значение для стандартной БКТП |
|---|---|
| Номинальное напряжение ВН | 6 кВ / 10 кВ |
| Номинальное напряжение НН | 0,4 кВ |
| Тип коммутационных аппаратов ВН | Вакуумные выключатели или элегазовые выключатели нагрузки |
| Степень защиты оболочки | IP23 (стандарт) или IP43 (усиленный) |
| Класс огнестойкости | REI 120 (не менее 120 минут) |
Комплектация распределительных устройств высокого и низкого напряжения
Распределительные устройства высокого напряжения (РУВН) в современных бетонных подстанциях базируются на малогабаритных ячейках с воздушной или элегазовой изоляцией. Использование элегазовых моноблоков позволяет существенно уменьшить габариты сооружения без потери функциональности. Это особенно важно в условиях плотной городской застройки, где каждый квадратный метр площади имеет высокую стоимость. Системы защиты РУВН обеспечивают мгновенное отключение при коротких замыканиях или перегрузках, минимизируя риск повреждения дорогостоящего трансформатора.
Состав низковольтной части РУНН:
- Автоматические выключатели. Используются выдвижные или стационарные модели для защиты линий, отходящих к потребителям.
- Система АВР. Автоматический ввод резерва обеспечивает бесперебойное питание путем переключения на альтернативный источник при исчезновении напряжения на основном вводе.
- Узел учета. Включает счетчики электроэнергии, которые могут быть интегрированы в автоматизированные системы контроля (АСКУЭ).
- Блок уличного освещения. Позволяет управлять внешней иллюминацией прилегающей территории непосредственно из подстанции.
Отдельным технологическим этапом эволюции стало внедрение систем телемеханики. Дистанционный мониторинг позволяет оператору в реальном времени отслеживать параметры тока, напряжения и состояние коммутационных аппаратов, что значительно ускоряет реакцию на аварийные ситуации и снижает затраты на выездные бригады.
Преимущества заводской готовности и этапы монтажных работ
Концепция “full-ready” предполагает, что БКТП поставляется на строительную площадку в состоянии полной заводской комплектации. Это означает, что все внутреннее оборудование уже смонтировано, разведены кабельные перемычки, установлены системы освещения и обогрева. Такой подход сокращает сроки ввода объекта в эксплуатацию в 3–4 раза по сравнению с возведением традиционных кирпичных подстанций, где каждый этап работ выполняется последовательно разными подрядчиками непосредственно на месте.
Бетонный корпус БКТП выполняет роль надежной брони, гарантирующей пожарную безопасность с пределом огнестойкости не менее 120 минут и способность выдерживать экстремальные механические нагрузки во время стихийных бедствий или случайных ударов.
Процесс установки начинается с подготовки котлована и создания песчано-гравийной подушки. Первым монтируется подземный блок, который становится надежной основой для всей конструкции. После этого устанавливается надземный модуль с оборудованием, выполняется подключение внешних кабельных линий и контура заземления. Финальный этап — пусконаладочные работы, которые благодаря заводской проверке оборудования занимают минимум времени.
Эксплуатационный ресурс и устойчивость к внешним факторам
Долговечность железобетонных подстанций рассчитана на срок службы более 25–30 лет без необходимости капитального ремонта корпуса. Высокая плотность бетона и отсутствие швов в монолитных блоках предотвращают разрушение конструкции под воздействием циклов замораживания и оттаивания. Это делает БКТП идеальным выбором для регионов с переменчивым климатом и высоким уровнем влажности.
Герметичность подземного блока играет критическую роль в защите инженерных сетей. Она полностью исключает попадание грунтовых вод в места соединения кабелей, что является самой распространенной причиной аварий в подстанциях старого типа. Даже при сезонном поднятии уровня вод или интенсивных ливнях оборудование остается сухим и работоспособным, что повышает общую живучесть энергосистемы города.
Металлические детали, такие как двери, ворота и вентиляционные решетки, подвергаются антикоррозийной защите путем горячего цинкования и порошковой покраски. Это предотвращает появление ржавчины даже спустя десятилетия эксплуатации. Естественная вентиляция, организованная через систему лабиринтных решеток, поддерживает оптимальный температурный режим внутри, не позволяя накапливаться конденсату и обеспечивая стабильную работу трансформаторов в летнюю жару.
Экологическая безопасность и архитектурная адаптивность в городе

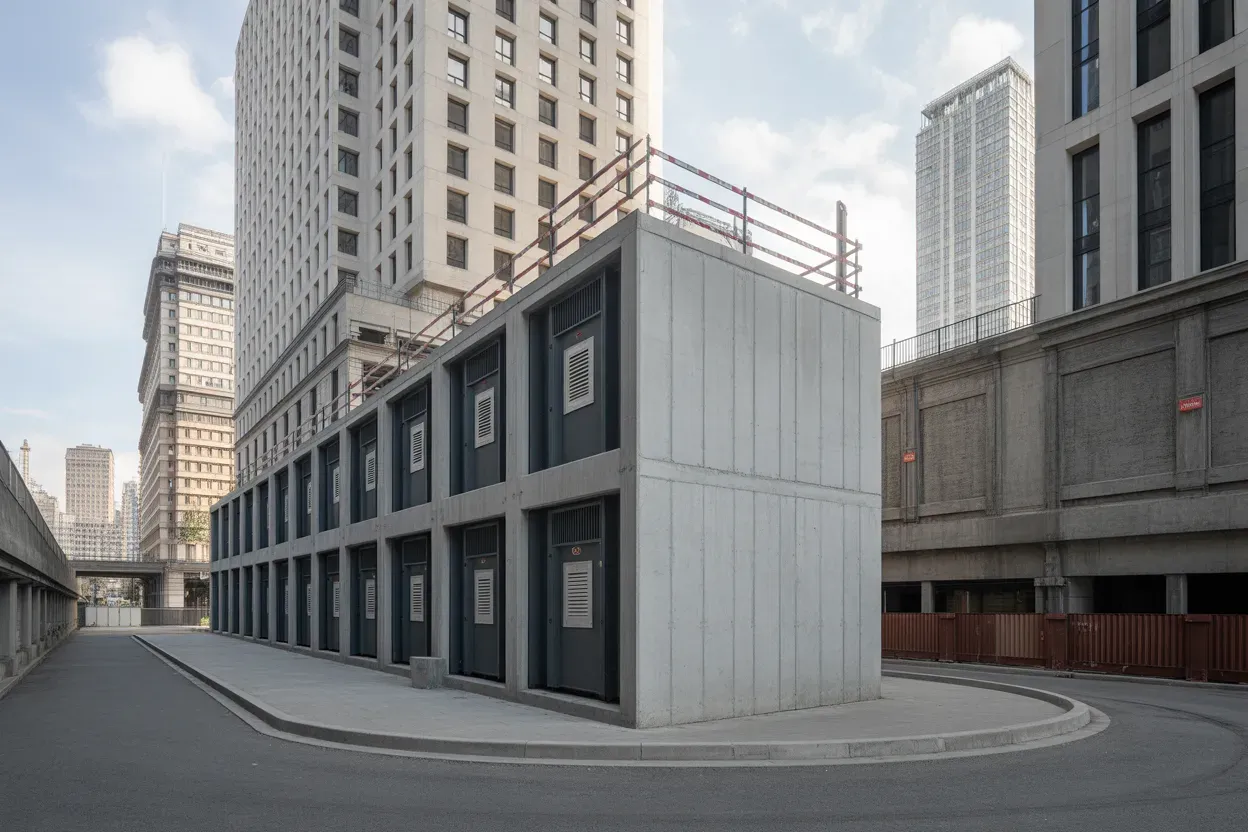

Современные нормы строительства требуют от энергетических объектов минимального воздействия на окружающую среду. БКТП решает вопрос локализации возможных утечек масла благодаря герметичной чаше подземного блока, способной вместить весь объем жидкости из трансформатора. Кроме того, бетонные стены эффективно поглощают низкочастотный гул и вибрации, что позволяет устанавливать такие подстанции в непосредственной близости к жилым домам, детским площадкам и парковым зонам без дискомфорта для людей.
Варианты эстетического оформления БКТП:
- Стандартная покраска. Использование акриловых красок широкой цветовой гаммы для соответствия колористике окружающих фасадов.
- Декоративная отделка. Нанесение “короеда” или использование декоративных панелей, имитирующих современные строительные материалы.
- Облицовка материалами. Отделка натуральным или искусственным камнем, деревом или клинкерным кирпичом для полной интеграции в ландшафтный дизайн.
- Граффити и муралы. Нанесение профессиональных рисунков, превращающее техническое сооружение в объект городского искусства.
Сегодня нет смысла возвращаться к капитальным сооружениям прошлого, так как блочные бетонные решения демонстрируют идеальный баланс между защищенностью, компактностью и экономической целесообразностью. Выбор конкретной модификации подстанции всегда будет зависеть от необходимой мощности и ограниченности площади застройки, однако именно бетонные модули остаются наиболее технологичным фундаментом для стабильного энергоснабжения. Они обеспечивают гибкость при проектировании и надежность, необходимую для развития “умных” городов будущего.
