Як підключити світильник до мережі

Створення комфортної атмосфери в оселі неможливе без якісного освітлення, яке підкреслює інтер’єр та забезпечує функціональність кожної зони. Правильний монтаж електроприладів є критично важливим етапом, що безпосередньо впливає на пожежну безпеку та стабільну роботу всієї системи.

Розуміння базових принципів електромонтажу дозволяє власнику самостійно встановити світильник будь-якої складності. Чітке дотримання технології з’єднання забезпечує надійний контакт, запобігає перегріву проводки та гарантує тривалу й безпечну експлуатацію світлового обладнання у вашому домі.

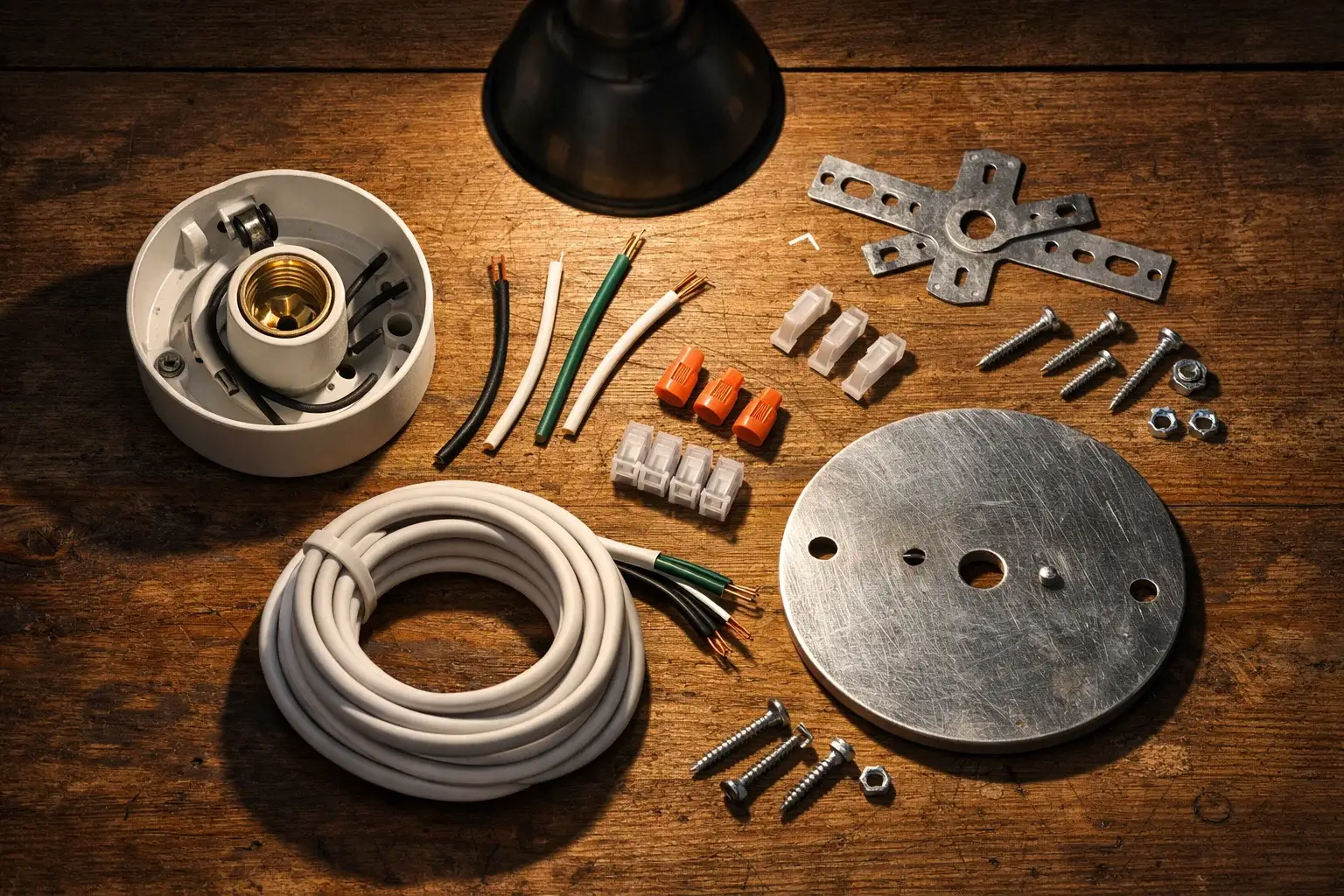

Інструменти та матеріали для електромонтажних робіт

Для якісного виконання робіт необхідно заздалегідь підготувати мінімальний набір інструментів, що забезпечать точність та швидкість монтажу.

Необхідний інвентар:

• Викрутка-індикатор. Потрібна для визначення фазного провідника в мережі.
• Пасатижі. Використовуються для утримання дротів та обрізки зайвої довжини.
• Ніж або стрипер. Спеціалізований інструмент для обережного зняття ізоляції.
• Клемні колодки. Забезпечують надійне з’єднання жил без використання скруток.

Кожен із цих інструментів виконує специфічну функцію: індикатор захищає від випадкового дотику до напруги, а пасатижі дозволяють надійно зафіксувати кріплення. Якісний ніж для зняття ізоляції запобігає пошкодженню мідних або алюмінієвих жил, що є вкрай важливим для запобігання ламкості металу та подальшого іскріння контактів у місці підключення приладу.

Перед початком монтажу важливо перевірити справність інструментів, особливо цілісність ізоляційного покриття на ручках викруток та плоскогубців. Використання професійних клемних з’єднувачів замість звичайної ізоляційної стрічки значно підвищує довговічність електричного вузла, роблячи його стійким до температурних коливань під час роботи потужних ламп.

Категорично забороняється починати будь-які маніпуляції з електричними дротами без повної деактивації живлення на розподільчому щитку. Навіть якщо вимикач у кімнаті роз’єднує коло, у розподільчій коробці може залишатися небезпечний потенціал, тому знеструмлення всієї лінії є обов’язковою умовою безпеки.

Колірне маркування та призначення жил кабелю

Сучасна електропроводка базується на чіткій системі кольорів, яка допомагає електрику швидко зорієнтуватися в призначенні кожного окремого провідника в загальному кабелі.

Дотримання цих стандартів дозволяє уникнути короткого замикання при підключенні нових приладів до існуючої мережі. Фазний дріт завжди несе електричний потенціал, нуль забезпечує повернення струму, а заземлення виконує захисну роль, відводячи напругу з металевого корпусу світильника у разі несправності ізоляції всередині пристрою.

У будинках старої забудови часто зустрічається одноколірна проводка, де всі жили мають білий або сірий колір ізоляції. У такому випадку використання кольорових стандартів неможливе, і необхідно застосовувати викрутку-індикатор для пошуку фази. Для цього тимчасово подають напругу і торкаються жалом викрутки до кожної жили — світловий сигнал покаже, який дріт є фазним.

Після ідентифікації кожну жилу варто помітити кольоровою термоусадкою або маркером, щоб полегшити подальші роботи. Пам’ятайте, що фаза в обов’язковому порядку має проходити через вимикач — це дозволяє безпечно замінювати лампочку, коли світло вимкнено, оскільки на патроні в цей момент відсутня небезпечна напруга, що захищає користувача від удару струмом.

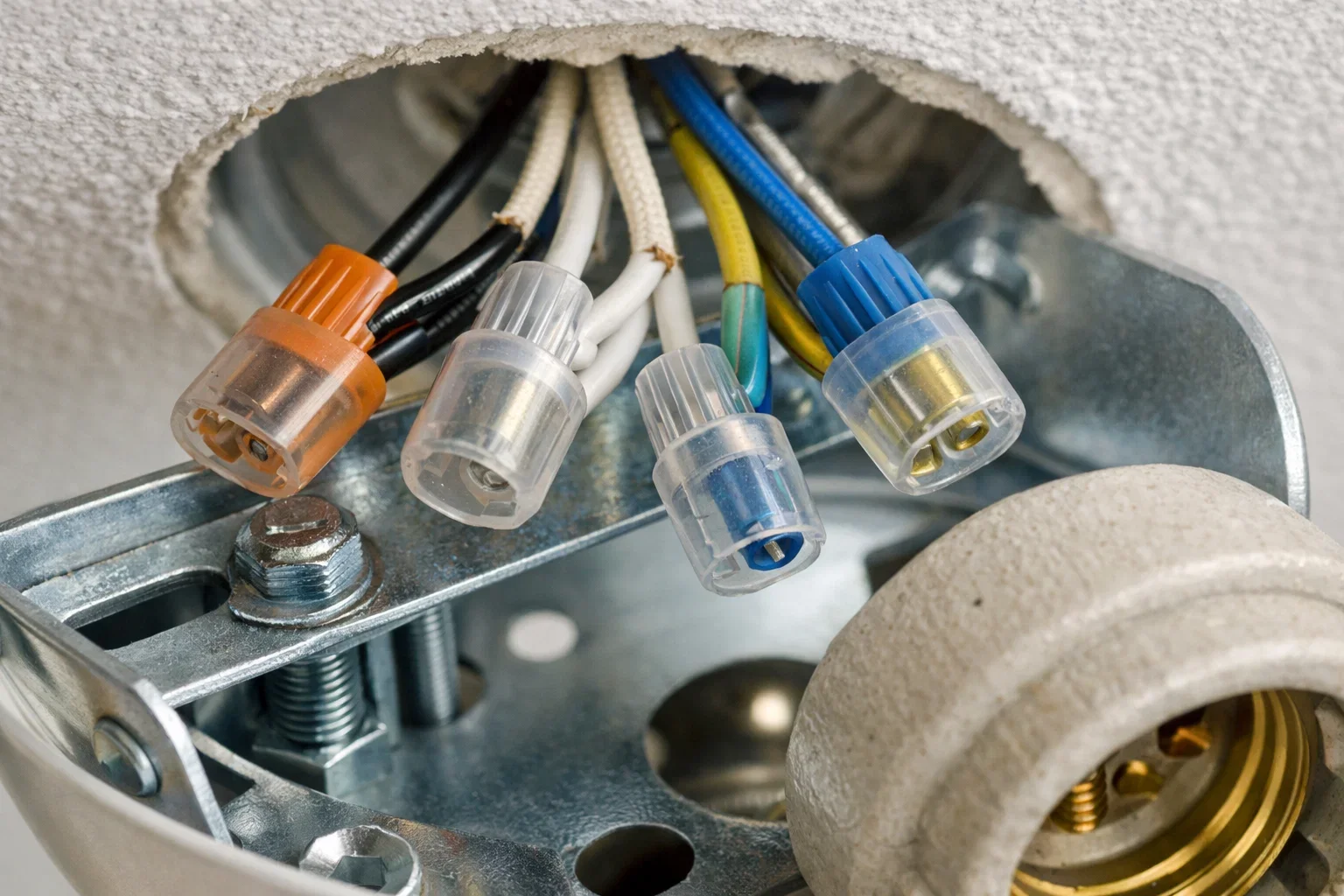

Методи з’єднання провідників у світильниках

Надійний контакт є основою стабільної роботи освітлення, тому важливо обрати правильний спосіб фіксації дротів між собою.

Послідовність монтажу клем:

1. Зачистка кінців. Видаліть близько 10 — 12 мм зовнішньої ізоляції з кожної жили.
2. Підготовка жил. Якщо кабель багатожильний, одягніть та опресуйте металеву гільзу.
3. Фіксація в клемі. Вставте провідник у гніздо клемника до упору.
4. Затягування гвинта. Міцно затисніть дріт, перевіривши надійність легким ривком.

Використання гвинтових колодок вимагає обережності, оскільки надмірне зусилля може перерізати тонку мідну жилу. На зміну їм прийшли сучасні пружинні затискачі типу WAGO, які самостійно регулюють силу тиску на провідник, забезпечуючи ідеальний контакт незалежно від вібрацій або температурного розширення металу при нагріванні системи.

Головна перевага сучасних з’єднувачів над застарілою скруткою полягає у відсутності окислення металів у місці стику. Скрутка з часом слабшає, що призводить до іскріння та може стати причиною займання пластикових елементів люстри. Клемники ж дозволяють з’єднувати навіть несумісні матеріали, наприклад, мідні дроти світильника з алюмінієвою проводкою квартири через спеціальну пасту.

При роботі з багатожильними провідниками, які часто зустрічаються у вихідних дротах люстр, обов’язково використовуйте спеціальні наконечники-гільзи. Вони збирають окремі волосинки міді в один монолітний штифт, що запобігає їх розпушуванню та виникненню точкового перегріву контактів, який є основною причиною виходу з ладу патронів світильника.

Важливо пам’ятати, що з’єднання повинно бути доступним для огляду. Не ховайте клемні колодки глибоко в штроби або під штукатурку без монтажної коробки, оскільки будь-який електричний вузол потребує періодичної перевірки стану контактів для забезпечення максимальної безпеки вашої домашньої електромережі.

Встановлення одинарного вимикача для керування світлом

Монтаж вимикача є ключовим етапом, що вимагає точного дотримання схеми розриву фазного провідника для безпечного користування приладом.

Правильне підключення передбачає, що фаза від розподільчої коробки йде на вхід вимикача, а з його виходу прямує безпосередньо до світильника на стелі.

Етапи робіт:

• Підготовка підрозетника. Встановіть монтажну коробку в стіну на глибину 45 — 60 мм.
• Заведення кабелю. Протягніть дроти крізь отвори в задній стінці коробки.
• Підключення механізму. Зафіксуйте фазні жили у відповідних затискачах пристрою.
• Монтаж у стіні. Закріпіть корпус вимикача за допомогою розпірних лапок або гвинтів.

Глибина монтажної коробки має бути достатньою, щоб умістити не лише механізм вимикача, а й запас дротів для можливого ремонту в майбутньому. Оптимальним вважається залишати близько 10 см кабелю, акуратно покладеного кільцем за корпусом приладу.

Після завершення фіксації механізму обов’язково перевірте рівність його встановлення за допомогою будівельного рівня. Тільки після перевірки надійності кріплення дротів та самого корпусу можна встановлювати декоративну рамку та клавішу, що завершує процес монтажу керуючого елемента.

Алгоритм монтажу люстри на стельовий гак або планку

Вибір способу фіксації світильника залежить від конструкції самої моделі та особливостей поверхні стелі, до якої здійснюється кріплення.

Для встановлення на гак переконайтеся в його міцності, попередньо навантаживши його вагою, що перевищує вагу люстри. Важливо, щоб металевий гак не мав прямого електричного контакту з арматурою будівлі, тому його часто обмотують кількома шарами ізоляційної стрічки або використовують спеціальні пластикові перехідники, що йдуть у комплекті з приладом.

Монтажна планка вимагає розмітки отворів на стелі. При свердлінні бетону використовуйте перфоратор, а для гіпсокартону — спеціальні дюбелі типу «молі» або «метелик», які розкриваються зі зворотного боку листа. Стандартна відстань між кріпленнями планки зазвичай становить 100 — 150 мм, що дозволяє надійно розподілити вагу приладу по поверхні.

Після закріплення основи перейдіть до з’єднання дротів. Тримаючи люстру на вазі (або підвісивши її на тимчасовий гачок), з’єднайте жили через клемник. Далі підтягніть декоративний стакан або корпус приладу до самої стелі та зафіксуйте його декоративними гайками, стежачи за тим, щоб жоден дріт не був затиснутий між металевими деталями кріплення.

Завершальним штрихом є перевірка стійкості конструкції та відсутність зазорів між основою люстри та поверхнею.

Особливості підключення багатолампових приладів до двоклавішного вимикача

Багаторіжкові люстри дозволяють регулювати інтенсивність освітлення в кімнаті, розділяючи лампи на дві окремі групи для керування різними клавішами.

Схема підключення передбачає об’єднання всіх нульових дротів від кожної лампи в один спільний вузол, тоді як фазні дроти розподіляються на дві групи відповідно до бажаної конфігурації ввімкнення світла.

Для реалізації такої системи необхідно мати три дроти, що виходять зі стелі: один загальний нуль та дві окремі фази, які приходять від кожної клавіші вимикача.

Кроки підключення:

1. Групування жил. Розділіть фазні дроти ламп (наприклад, 2 для першої групи та 3 для другої).
2. Спільний нуль. Зберіть усі сині дроти від усіх патронів в одну клемну колодку.
3. Комутація фаз. Підключіть першу групу до одного фазного дроту стелі, другу — до іншого.
4. Заземлення. Приєднайте жовто-зелений дріт до металевого корпусу люстри.

Використання чотирижильного кабелю (якщо передбачено заземлення) є стандартом для сучасних новобудов. Важливо не переплутати загальний нуль із фазами, інакше вимикач не зможе коректно керувати групами ламп, або прилад буде постійно перебувати під напругою навіть у вимкненому стані, що створює небезпеку при заміні ламп.

У розподільчій коробці світильника зазвичай достатньо місця для розміщення всіх клемників. Слідкуйте, щоб ізоляція кожного з’єднання була надійною, а дроти не перетиналися хаотично. Правильно зібрана схема дозволяє одним натисканням клавіші створювати як м’яке вечірнє підсвічування, так і яскраве повноцінне освітлення для всієї площі кімнати.

При підключенні великих кришталевих люстр з великою кількістю патронів переконайтеся, що сумарна потужність ламп не перевищує допустиме навантаження на переріз кабелю. Для стандартної мідної жили перерізом 1.5 кв. мм це навантаження є цілком безпечним, проте використання енергоефективних LED-ламп значно знижує ризик перегріву контактів та всієї лінії електропередачі.

Кріплення точкових світильників у підвісних конструкціях

Точкові моделі потребують особливого підходу до монтажу через обмежений простір всередині підвісних або натяжних стель.

Вимоги до монтажу:

• Діаметр отвору. Вирізайте отвори строго за розміром, вказаним у паспорті приладу (60 — 80 мм).
• Вільний простір. Залиште мінімум 50 мм між корпусом та основною стелею для циркуляції повітря.
• Термозахист. Обов’язково використовуйте протекторні кільця для ПВХ-плівок.
• Фіксація. Перевірте пружність розпірних пружин перед встановленням у гніздо.

Робота з пружинними затискачами вбудованих моделей вимагає обережності: потрібно стиснути пружини пальцями, завести корпус у підготовлений отвір і плавно відпустити. Пружини автоматично притиснуть зовнішнє декоративне кільце до поверхні стелі, забезпечуючи щільне прилягання без видимих щілин та зазорів по краях.

При монтажі в натяжну стелю дріт має бути закріплений на спеціальній стійці-платформі, оскільки сама плівка не здатна витримати навіть мінімальну вагу приладу. Термокільця не лише захищають полотно від оплавлення, а й армують краї вирізу, запобігаючи розриву плівки під дією сили натягу під час експлуатації освітлення.

Підключення проводів здійснюється за допомогою компактних клемників, які легко проходять крізь вирізаний отвір. Слідкуйте за тим, щоб кабель у міжстельовому просторі не лежав безпосередньо на профілях каркаса; краще зафіксувати його пластиковими стяжками до основних конструкцій для уникнення вібрацій та механічного зносу ізоляції кабелю.

Специфіка монтажу настінних бра та підсвіток

Встановлення настінних приладів вимагає точного визначення висоти, щоб світло не засліплювало очі та гармонійно вписувалося в дизайн стіни.

Зазвичай бра монтують на рівні людського зросту, проте висота може змінюватися залежно від призначення приміщення та особливостей меблів.

Моделі з вбудованим шнуровим вимикачем («мотузкою») підключаються безпосередньо до виведеного зі стіни кабелю. Якщо ж ви плануєте керувати бра за допомогою настінного вимикача, необхідно передбачити приховану проводку ще на етапі ремонту. Всі з’єднання ховаються всередині невеликої чаші світильника, яка кріпиться до стіни за допомогою дюбелів.

При встановленні підсвіток для картин або дзеркал важливо вирівнювати їх строго по горизонталі, використовуючи лазерний рівень. Оскільки такі прилади часто мають довгий вузький корпус, навіть незначне відхилення у 2 — 3 міліметри буде помітним на тлі рівних ліній меблів або рами, що зіпсує загальне враження від інтер’єру.

Для кріплення в стіни з піноблоку або гіпсокартону використовуйте спеціальні анкери, які забезпечують надійну фіксацію навіть при частому використанні вимикача-ланцюжка. Важливо, щоб чаша бра щільно прилягала до стіни, закриваючи вихід дротів та монтажний отвір, створюючи цілісний та естетичний вигляд освітлювального вузла.

Інтеграція понижувальних трансформаторів для LED-систем

Світлодіодні стрічки та деякі типи дизайнерських ламп працюють від низької напруги, що вимагає використання блоків живлення (драйверів).

Схема передбачає підключення мережі 220V до вхідних клем блоку (Input), тоді як вихідні клеми (Output) видають стабілізовані 12V або 24V для приладів.

Для розрахунку мінімальної потужності трансформатора необхідно скласти потужність усіх ламп або відрізків стрічки та додати коефіцієнт запасу 1.2 (20%). Це запобігає роботі блоку на межі можливостей, що суттєво подовжує термін його служби та захищає від раптового перегорання.

Правила розміщення блоку:

• Доступність. Місце має бути зручним для заміни у разі виходу пристрою з ладу.
• Вентиляція. Заборонено накривати блок шаром утеплювача або ховати в глухі ніші без відтоку тепла.
• Довжина кабелю. Намагайтеся розміщувати драйвер якомога ближче до споживача (не більше 5 — 7 метрів).
• Захист. У вологих зонах використовуйте блоки з рівнем захисту не нижче IP67.

При підключенні LED-систем критично важливо дотримуватися полярності: «плюс» та «мінус» на виході блоку мають точно збігатися з маркуванням на стрічці чи лампі. Переплутування дротів не призведе до вибуху, але світлодіоди просто не засвітяться, а тривале перебування в такому стані може пошкодити чутливі електронні компоненти драйвера.

Вентиляція є ключовим фактором, оскільки під час трансформації енергії виділяється значна кількість тепла. Якщо блок планується розмістити за підвісною стелею, передбачте вентиляційну решітку або винесіть його в сусідню шафу чи нішу з вільним доступом повітря. Це гарантує, що система освітлення працюватиме стабільно і без мерехтіння протягом багатьох років.

Чи готові ви до першого запуску оновленої системи освітлення?

Правильне поєднання технічних знань, якісних комплектуючих та суворого дотримання черговості кроків гарантує, що ваш новий світильник працюватиме безвідказно роками. Кінцевий результат завжди залежить від того, наскільки точно враховані параметри мережі та конструктивні особливості самого приладу в конкретних умовах вашого інтер’єру.
